Toàn đạc TỰ ĐỘNG ROBOTICS SOKKIA NET1AXII

Hiệu: SOKKIA

Loại: * Toàn đạc Điện tử TỰ ĐỘNG ROBOTICS

Toàn đạc TỰ ĐỘNG ROBOTICS SOKKIA NET1AXII

Quý khách mua hàng vui lòng gọi ĐTDD, Viber, Zalo theo số

0903 644 892

Báo giá số lượng lớn, gửi Email

Hãng sản xuất: SOKKIA (Nhật Bản)
Model: NET1AXII
Xuất xứ: Nhật Bản (Made in Japan)
**********
SOKKIA NET1AXII là dòng máy Toàn đạc 3D Độ Chính xác Cực cao (Ultra High-Precision 3D Station) sử dụng cho công tác đo đạc CHÍNH XÁC CAO trong Công nghiệp và các ứng dụng QUAN TRẮC.
Kết hợp trong Sử dụng trong Hệ thống DELTA SOLUTION để QUAN TRẮC TỰ ĐỘNG (Automatic Monitoring)

**********
- Tự động bắt tâm gương (Auto-Collimating)
- Tự động theo dõi gương (Auto-Tracking)
- Không gương: 400 m
- ĐCX góc: 1"
- ĐCX cạnh:
Có gương: (1 + 1ppm x D) mm
Gương giấy: (1 + 1ppm x D) mm
Không gương: (2 + 1ppm x D) mm
- Màn hình: 01 màn hình cảm ứng Màu 3.5", phím Chữ - Số
- Bộ nhớ:
500 MB
USB (max.8GB): trút số liệu bằng thẻ nhớ USB
- TSshield: Quản lý máy qua Internet

**********
Chương trình đo đạc:
- Các chương trình ứng dụng Đo đạc với phần mềm Bản quyền Magnet Field + Robotics
- Kết hợp sử dụng trong Hệ thống QUAN TRẮC TỰ ĐỘNG (Automatic Monitoring) với Hệ thống DELTA SOLUTION

THÔNG SỐ KỸ THUẬT SOKKIA NET1AXII

Ống kính

- Độ phóng đại: 30 x

- Khẩu độ: 45 mm (50 mm EDM)

- Trường nhìn: 1°30’

- Khoảng cách nhìn tối thiểu: 1.3 m

Đo góc

- Độ chính xác: 1”

- Góc hiển thị: 0.1” / 0.5” (0.1" trong Magnet Field)

- Hệ thống bù trục đôi: Cảm biến nghiêng 2 trục (4 hướng)

- Khoảng bù nghiêng:± 6’

- Hệ thống bù trực chuẩn: Tích hợp

- Hệ thống Hiệu chuẩn Góc Độc lập - IACS (Independent Angle Calibration System): Tích hợp

Đo cạnh

- Bộ phát Laser:

Chế độ đo không gương: Class 3R

Chế độ đo có gương / gương giấy: Class 1

- Khoảng cách đo:

Một gương lớn: 1.3 – 3500 m

Gương giấy: 1.3 – 200 m

Không gương: 0.3 – 400 m

- Hiển thị: 0.00001 m / 0.0001 m (0.01 mm / 0.1 mm)

- Độ chính xác:

Có gương: (1 + 1ppm x D) mm

Gương giấy: (1 + 1ppm x D) mm

Không gương: (2 + 1ppm x D) mm

- Thời gian đo: Fine: 0.9s

Motor

- Loại Mô-tơ: DC motor drive

- Tốc độ xoay: 85^o/s

Tự động bắt tâm gương (Auto-Collimating)

- Phạm vi hoạt động:

Gương đơn: 1.3 – 1.000 m

Gương giấy: 5 – 50 m

- Độ chính xác ngắm (ISO 17123-3):

Gương: 1" (1 mm tại 200 m)

Gương giấy: 4" (1 mm tại 50 m)

Hệ điều hành, Giao diện và Quản lý Dữ liệu

- Hệ điều hành: Microsoft Windows Embedded CE 6.0

- Phần mềm Bản quyền: MAGNET Field + Robotics

- Màn hình: Cảm ứng màu TFT QVGA 3.5" với LED nền, tự động điều chỉnh sáng

- Bàn phím: Bàn phím Chữ – Số 25 phím, có đèn chiếu sáng bàn phím

- Số lượng màn hình: 01

- Phím đo nhanh: Có phím đo nhanh bên phải thân máy

- Lưu trữ dữ liệu:

Bộ nhớ trong: 500 MB

Bộ nhớ ngoài: Thẻ nhớ USB max. 8GB (kèm USB 8GB ~80 triệu điểm)

- Chức năng Lịch và Đồng hồ: Có

- Giao diện: Cổng Serial RS-232C, USB 2.0 (Type A / mini B) Trút dữ liệu vào USB

- Kết nối Không dây: Bluetooth: Class 1, Ver.2.1+EDR, Khoảng kết nối đến 600 m

Thông số chung

- TS shield: Tích hợp công nghệ TS shield quản lý thiết bị qua internet

- Đèn tìm gương: LED (Trắng), Chớp / Bật, tuỳ chỉnh

- Laser dẫn hướng: Laser đỏ đồng trục dùng chùm tia EDM

- Bọt thuỷ:

Bọt thuỷ điện tử: 6’ (vòng trong)

Bọt thuỷ tròn: 10’ / 2mm

- Dọi tâm Quang học: Độ phóng đại 3x, khoảng cách min 0.3m

- Chống bụi và nước: IP65 (IEC 60529:2001)

- Nhiệt độ hoạt động: -20ºC đến +50ºC

- Kích thước (có tay cầm):

1 màn hình: 230 x 196 x 393 (Rộng x Dài x Cao)

2 màn hình: 230 x 207 x 393 (Rộng x Dài x Cao)

- Trọng lượng (có pin):

1 màn hình: 6.8 kg

2 màn hình: 7.0 kg

Nguồn điện

- Loại pin: Pin sạc Li-ion BDC70

- Thời lượng: 4 giờ

Hình ảnh

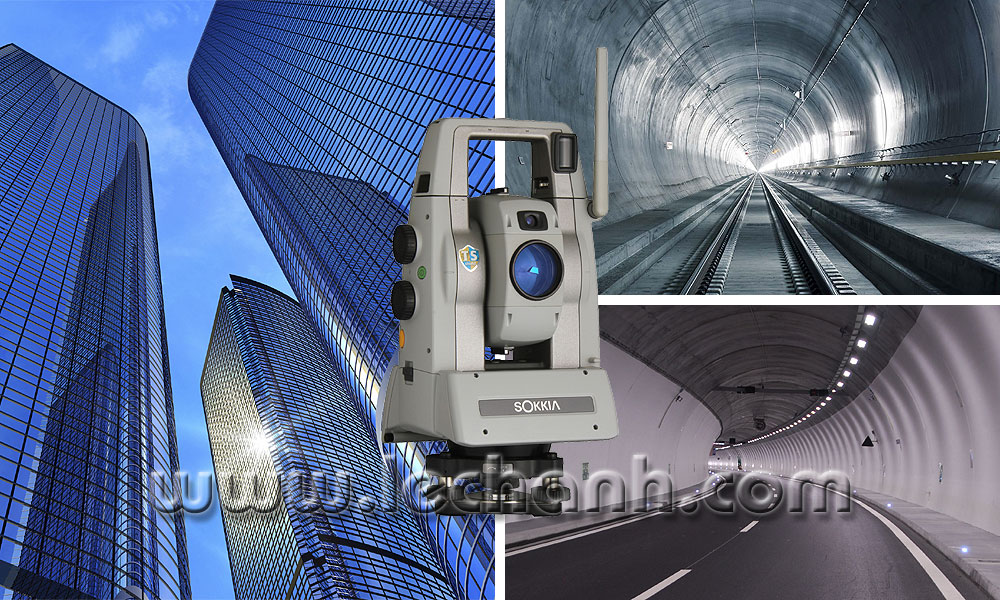

Toàn đạc TỰ ĐỘNG ROBOTICS SOKKIA NET1AXII 2

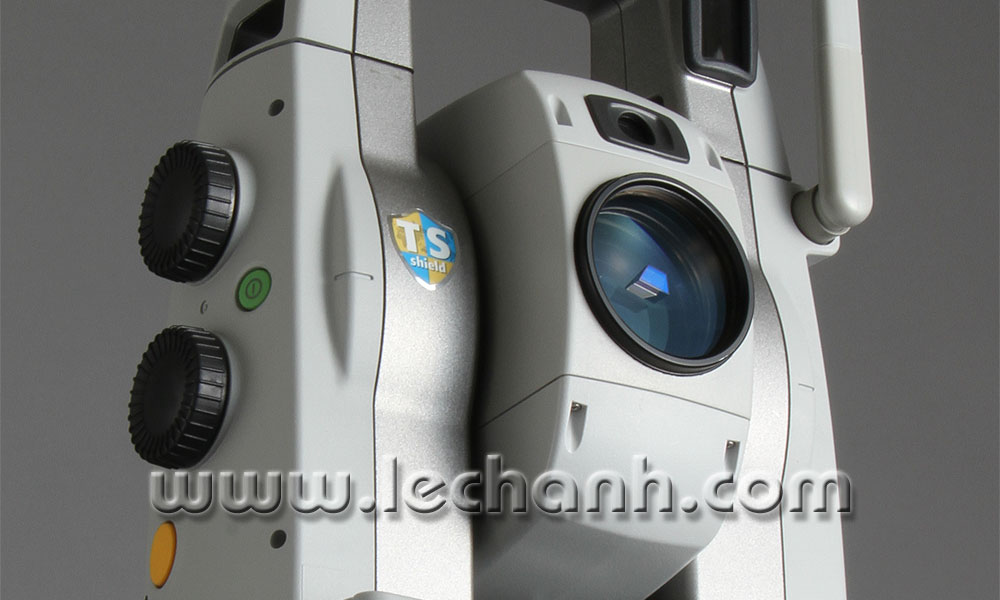

Toàn đạc TỰ ĐỘNG ROBOTICS SOKKIA NET1AXII 3

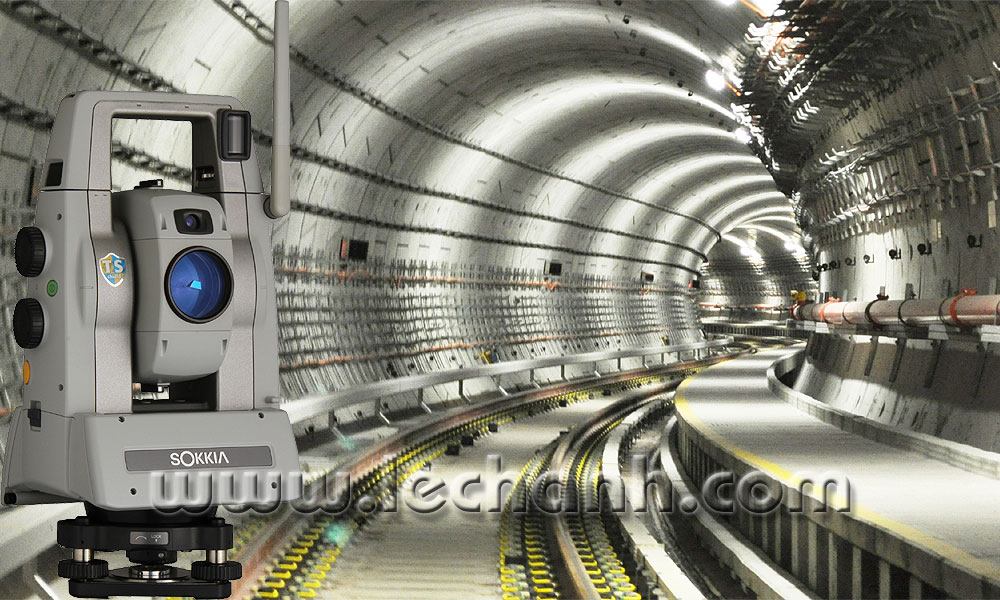

Toàn đạc TỰ ĐỘNG ROBOTICS SOKKIA NET1AXII 4

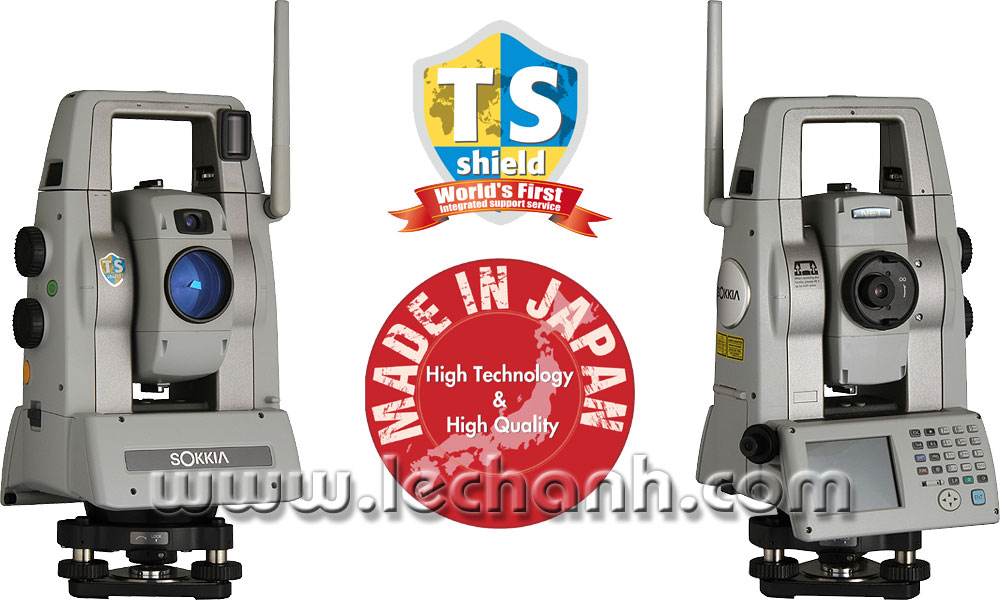

Toàn đạc TỰ ĐỘNG ROBOTICS SOKKIA NET1AXII 5

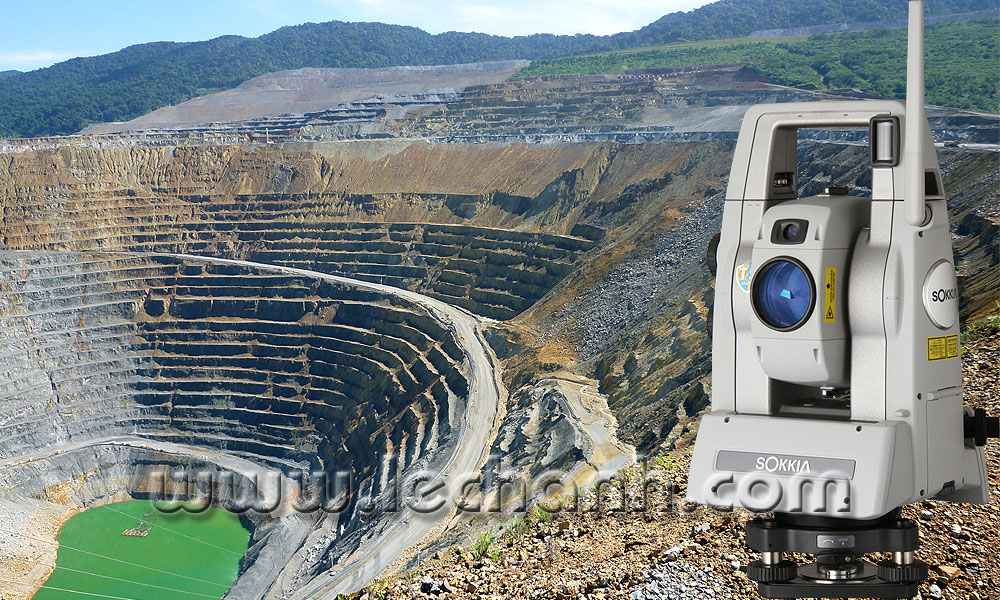

Toàn đạc TỰ ĐỘNG ROBOTICS SOKKIA NET1AXII 6
