Toàn đạc TỰ ĐỘNG ROBOTICS SOKKIA DX-101 AC+ (DX Series)

Hiệu: SOKKIA

Loại: * Toàn đạc Điện tử TỰ ĐỘNG ROBOTICS

Toàn đạc TỰ ĐỘNG ROBOTICS SOKKIA DX-101 AC+ (DX Series)

Quý khách mua hàng vui lòng gọi ĐTDD, Viber, Zalo theo số

0903 644 892

Báo giá số lượng lớn, gửi Email

Hãng sản xuất: SOKKIA (Nhật Bản)
Model: DX-101 AC+
Xuất xứ: Nhật Bản (Made in Japan)
**********
- Tự động bắt tâm gương (Auto-Collimating)
- Tự động theo dõi gương (Auto-Tracking)
- Không gương: 1.000 m
- ĐCX góc: 1"
- IACS (Independent Angle Calibration System)
- ĐCX cạnh:
Có gương: (1.5 + 2ppm x D) mm
Không gương: (2 + 2ppm x D) mm
- Màn hình: 02 màn hình cảm ứng Màu, phím Chữ - Số màn hình thuận
- Bộ nhớ:
500 MB
USB (max.8GB): trút số liệu bằng thẻ nhớ USB
- TSshield: Quản lý máy qua Internet

**********
Chương trình đo đạc:
- Các chương trình ứng dụng Đo đạc với phần mềm Bản quyền Magnet Field + Robotics

THÔNG SỐ KỸ THUẬT SOKKIA DX-101 AC+

Ống kính

- Độ phóng đại: 30 x

- Chiều dài: 168 mm

- Khẩu độ: 45 mm (50 mm EDM)

- Trường nhìn: 1°30’

- Khoảng cách nhìn tối thiểu: 1.3 m

- Chiếu sáng dây chữ thập: 5 cấp độ sáng

Đo góc

- Độ chính xác: 1”

- Hệ thống Hiệu chuẩn Góc Độc lập - IACS (Independent Angle Calibration System): Tích hợp

- Góc hiển thị: 0.5” / 1” (0.1" trong Magnet Field)

- Cơ cấu bù: Cảm biến nghiêng 2 trục (4 hướng)

- Khoảng bù nghiêng:± 6’

- Hệ thống bù trực chuẩn: Tích hợp

Đo cạnh

- Bộ phát Laser:

Chế độ đo không gương: Class 3R

Chế độ đo có gương / gương giấy: Class 1

- Khoảng cách đo:

Không gương: 0.3 – 1.000 m

Gương giấy: 1.3 – 500 m

Gương 360º: 1.000 m

Gương mini: CP01: 1.3 – 2500 m

Một gương lớn: 1.3 – 5000 m

- Hiển thị: Fine: 0.0001 m, Rapid: 0.001 m, Tracking: 0.01 m (0.0001 m trong Magnet Field)

- Độ chính xác:

Có gương: (1.5 + 2ppm x D) mm

Không gương: (2 + 2ppm x D) mm

Gương giấy: (2 + 2ppm x D) mm

- Thời gian đo: Fine: 0.9s, Rapid: 0.6s, Tracking: 0.3s

Tự động bắt tâm gương (Auto-Collimating)

Tự động theo dõi gương (Auto-Tracking)

và Hệ thống Mô-tơ điện điều khiển (Motor)

- Phạm vi hoạt động:

Gương 360^o: 2 – 600 m

Gương đơn: 1.3 – 1.000 m

Gương giấy: 5 – 50 m

Gương mini CP01: 1.3 – 700 m

- Tốc độ xoay: 70^o/s

- Tốc độ tự động theo dõi gương (Auto-Tracking): 15^o/s

- Loại Mô-tơ: DC Servo motor

Hệ điều hành, Giao diện và Quản lý Dữ liệu

- Hệ điều hành: Microsoft Windows CE 6.0

- Phần mềm Bản quyền: MAGNET Field + Robotics

- Màn hình: Cảm ứng màu TFT QVGA 3.5" với LED nền, có đèn chiếu sáng, cảm biến sáng

- Bàn phím: Bàn phím Chữ – Số 26 phím, có đèn chiếu sáng bàn phím

- Số lượng màn hình: 02

- Phím đo nhanh: Có phím đo nhanh bên phải thân máy

- Lưu trữ dữ liệu:

Bộ nhớ trong: 500 MB

Bộ nhớ ngoài: Thẻ nhớ USB max. 8GB (kèm USB 8GB ~80 triệu điểm)

- Giao diện:

Cổng Serial RS-232C, USB 2.0 (type A cho thẻ USB / mini B)

Bluetooth: Class 1, Ver.2.1+EDR, Khoảng kết nối đến 300 m

- Trút dữ liệu vào thẻ nhớ USB

Thông số chung

- TS shield: Tích hợp công nghệ TS shield quản lý thiết bị qua internet

- Laser dẫn hướng: Laser đỏ đồng trục dùng chùm tia EDM

- LED dẫn hướng: LED Xanh Lá (524nm) và Đỏ (626nm)

- Bọt thuỷ:

Bọt thuỷ điện tử: 6’ (vòng trong)

Bọt thuỷ tròn: 10’ / 2mm

- Dọi tâm

Quang học (tiêu chuẩn): Độ phóng đại 3x, khoảng cách min 0.3m

(*) Laser (chọn thêm - option): Laser đỏ Class 2, ĐCX ≤ 1mm tại 1.3m

- Chống bụi và nước: IP65 (IEC 60529:2001)

- Nhiệt độ hoạt động: -20ºC đến +50ºC

- Kích thước (có tay cầm): 207 x 190 x 372 (Rộng x Dài x Cao)

- Trọng lượng (có pin): 6.1 kg

Nguồn điện

- Loại pin: Pin sạc Li-ion BDC70

- Thời lượng: 5 giờ (robotics)

(*): Đây là tính năng lựa chọn thêm (option), KHÔNG thuộc cấu hình tiêu chuẩn. Quý khách hàng có nhu cầu về tính này vui lòng liên hệ trước.

Hình ảnh

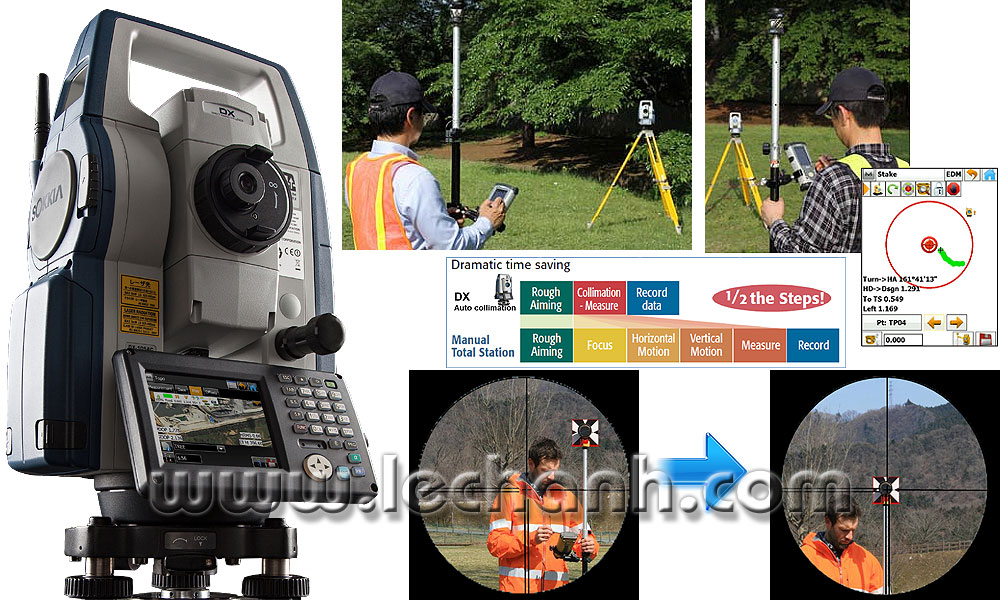

Toàn đạc TỰ ĐỘNG ROBOTICS SOKKIA DX-101 AC+ (DX Series) 2

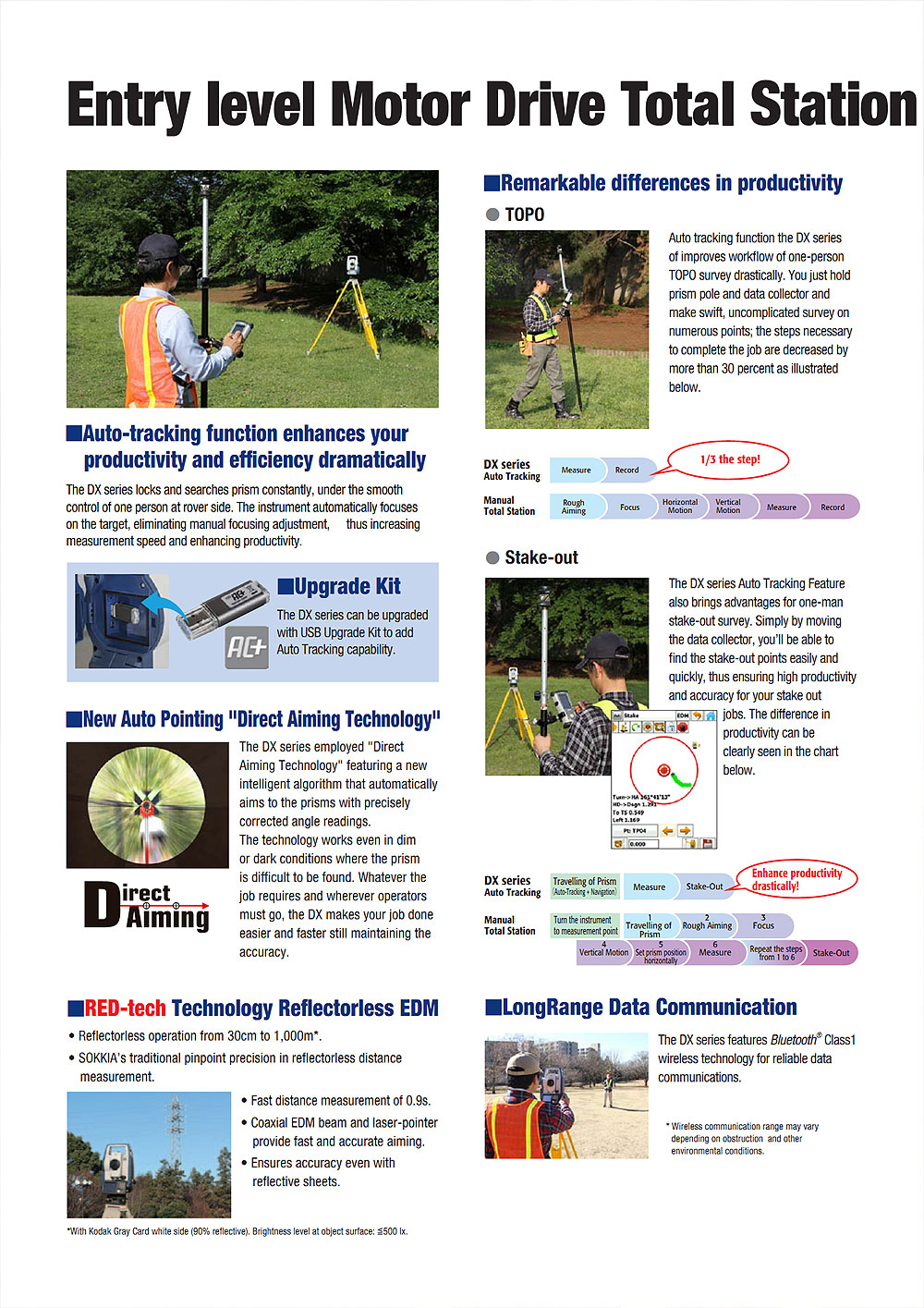

Toàn đạc TỰ ĐỘNG ROBOTICS SOKKIA DX-101 AC+ (DX Series) 3

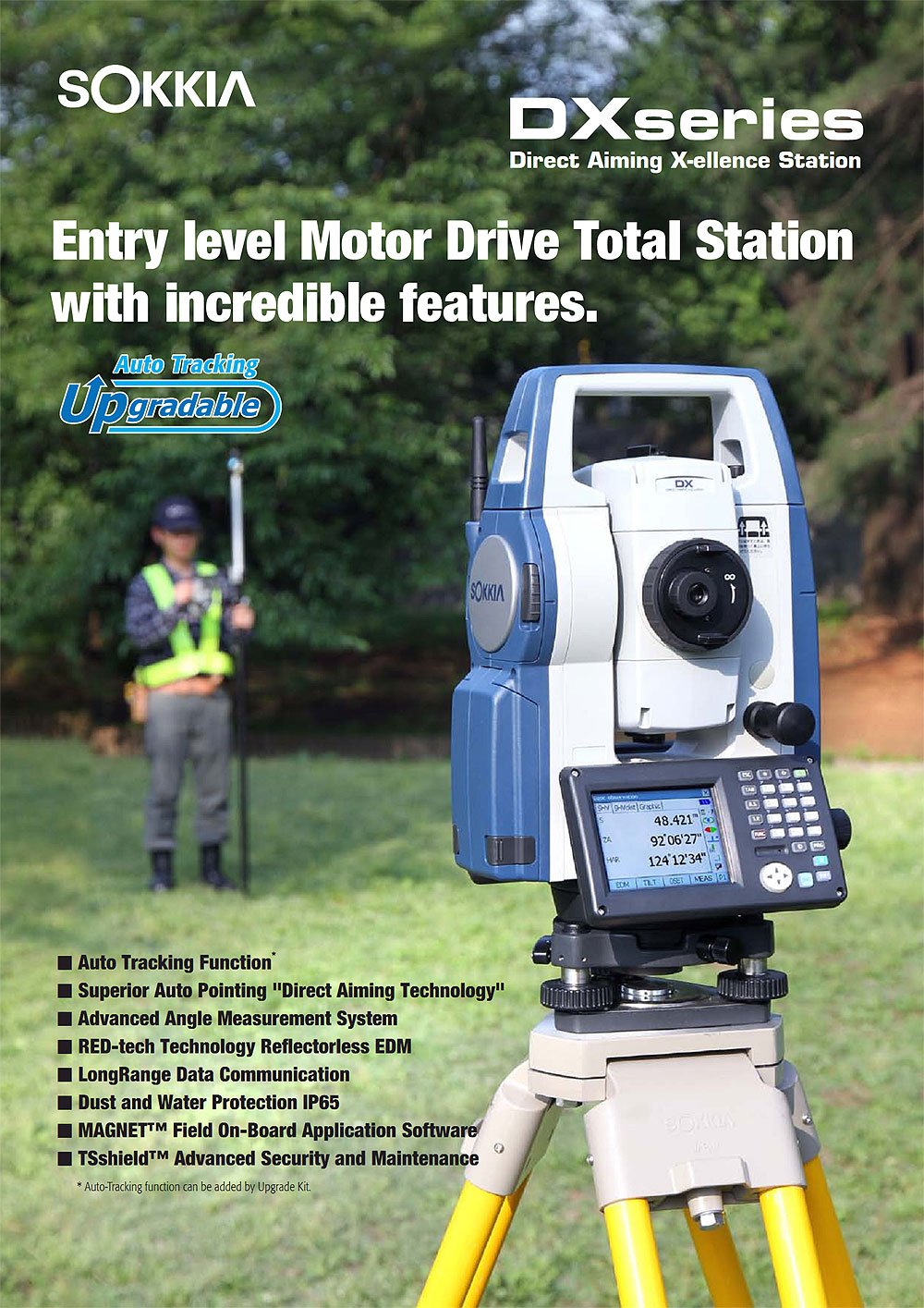

Toàn đạc TỰ ĐỘNG ROBOTICS SOKKIA DX-101 AC+ (DX Series) 4

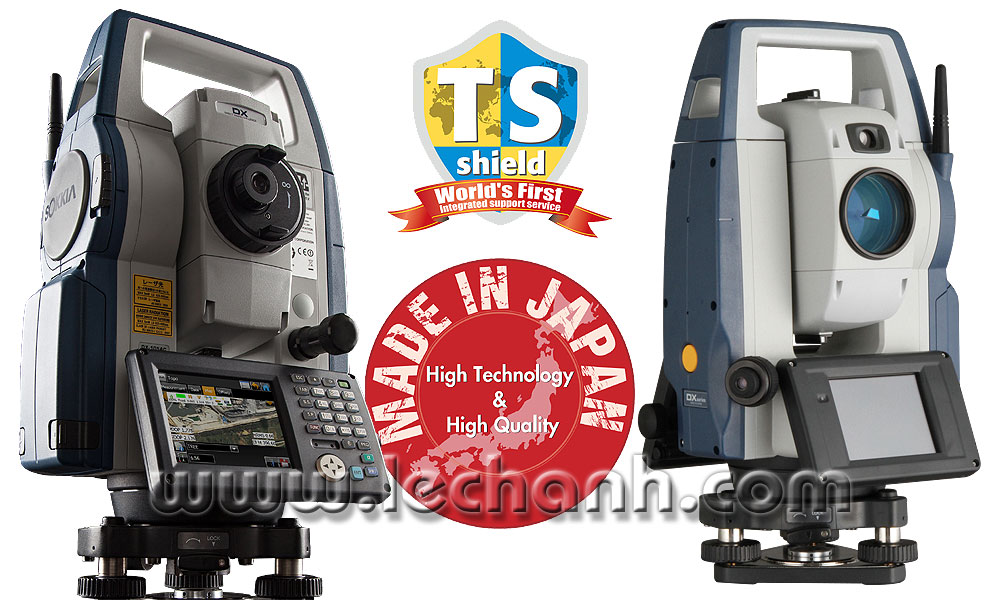

Toàn đạc TỰ ĐỘNG ROBOTICS SOKKIA DX-101 AC+ (DX Series) 5

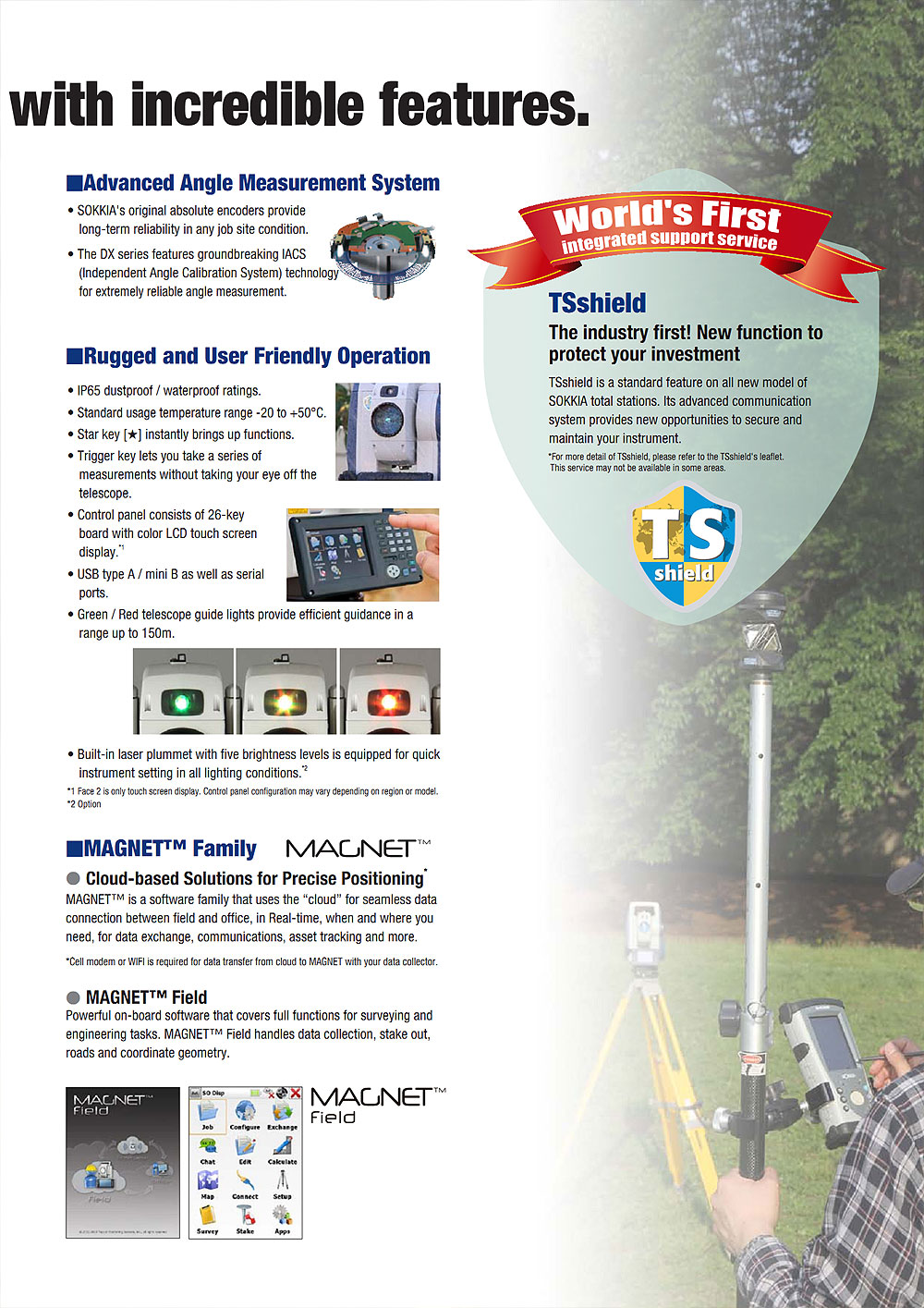

Toàn đạc TỰ ĐỘNG ROBOTICS SOKKIA DX-101 AC+ (DX Series) 6
